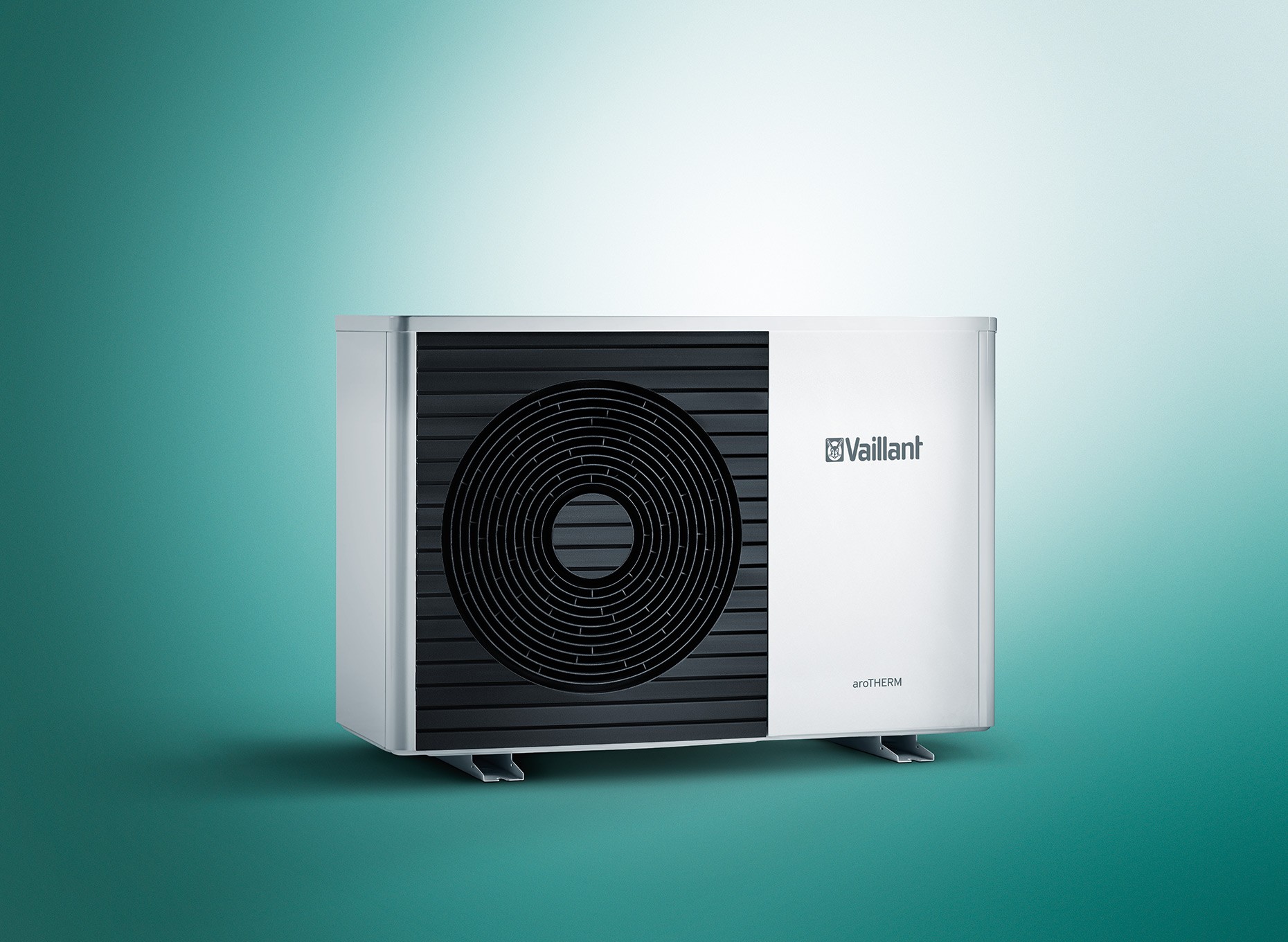

aroTHERM Split Tip Isı Pompası
- Split teknoloji: Her zamankinden daha iyi
- Kurulum: Her zamankinden daha kolay
- Çalışma: Her zamankinden daha sessiz
Genel Bakış
Yeni inşaat veya tadilat için: yeni aroTHERM Split ile müstakil veya yarı müstakil evleri olan müşterilerinize mükemmel bir fiyat-performans oranı ile yenilenebilir enerji kullanma seçeneği sunabilirsiniz.
Split teknoloji: Her zamankinden daha iyi
Almanya'da geliştirildi, Avrupa'da üretildi. aroTHERM Split birçok kapasite aralığında mevcut olan yüksek verimli bir havadan suya ısı pompasıdır. Bununla birlikte, sağlam soğutucu akışkan ayırma teknolojisi, sizin ve müşterilerinizin birçok kez faydalanacağı kapsamlı iyileştirmeler ve optimize edilmiş ayrıntıların yanı sıra yenidir.
Kurulum: Her zamankinden daha kolay
aroTHERM Split sistemi iki üniteden oluşur. Dış mekan kurulumu için ısı pompası bahçeye, evin duvarına veya çatıya kurulur. Her kurulum türü için mükemmel uyumlu aksesuarlara sahibiz. Kondenser, iç ünite olan iTOWER'da bulunur. Sistem soğutucu ile önceden doldurulmuştur. Daha fazla soğutucu eklemek zorunda kalmadan ısı pompasını evden 15 metre uzağa kurabilirsiniz. Soğutma devresi kurulum sırasında tamamlandığından, soğutucu akışkanlar için yeterlilik belgesine ihtiyacınız vardır. Sistem, ön yalıtımlı, küçük çaplı borularla bağlanır. Duvarlarda inşai işlem yapma zorunda kalmamak, çalışma süresinin çok daha kısa olduğu anlamına gelir: tipik olarak, iki kişi bir iş gününde bir aroTHERM Split sistemini kurabilir.
Çalışma: Her zamankinden daha sessiz
Normal çalışmada, aroTHERM Split halihazırda piyasadaki en sessiz havadan suya ısı pompalarından biridir. 'Gece Modu' ayarında daha da sessizdir. Bu şekilde, tamamen konut olan alanlar için 35 dB(A)'lik gece düşük ses talebini kolayca karşılayabilirsiniz.
Isıtma yüküne dayalı kapasite
Bir aroTHERM Split sisteminin çalıştırılması özellikle ekonomiktir çünkü modülasyonlu kompresör mevcut bina ısıtma yüküne göre kapasiteyi sürekli olarak ayarlar. Kapasitede herhangi bir azalma olmadan –20°C'ye ve –7°C'ye kadar güvenilir ısı pompası çalışması sağlanır. Isı veya sıcak su talebi daha büyükse, yedi cihaza kadar kademelendirilebilir.
Plana göre devreye alma
aroTHERM Split, bir eBUS arayüzüne sahiptir ve multiMATIC sistem kontrolörümüz ile kolayca ayarlanabilir. Kurulum sihirbazı, tüm önemli parametrelerde size rehberlik eder ve devreye almayı sizin için basitleştirir. Elbette multiMATIC, hibrit yönetimi de yapabilir: sadece enerji fiyatlarını girin ve hibrit sistem otomatik olarak en ucuz modda çalışacaktır. Bir ısı ölçer de entegre edilmiştir.
Kurulumdan devreye almaya kadar: aroTHERM Split ile konfor kurulumda başlar.
Özellikler
Özellikler
| VWL 35/5 AS 230V (S2) | VWL 55/5 AS 230V (S2) | VWL 75/5 AS 230V (S2) | VWL 105/5 AS 230V (S2) | VWL 125/5 AS 230V (S2) | |
|---|---|---|---|---|---|
| Özellikler | |||||
| Genişlik | 1.100 mm | 1.100 mm | 1.100 mm | 1.100 mm | 1.100 mm |
| Yükseklik | 765 mm | 765 mm | 965 mm | 1.565 mm | 1.565 mm |
| Derinlik | 450 mm | 450 mm | 450 mm | 450 mm | 450 mm |
| Ambalajsız ağırlık | 82 kg | 82 kg | 113 kg | 191 kg | 191 kg |
| İşletime hazır ağırlık | 82 kg | 82 kg | 113 kg | 191 kg | 191 kg |
| Anma gerilimi | 230 V (+%10/- %15), 50 Hz, 1~/N/PE | 230 V (+%10/- %15), 50 Hz, 1~/N/PE | 230 V (+%10/- %15), 50 Hz, 1~/N/PE | 230 V (+%10/- %15), 50 Hz, 1~/N/PE | 230 V (+%10/- %15), 50 Hz, 1~/N/PE |
| Maksimum anma gücü | 2,96 kW | 2,96 kW | 3,84 kW | 4,90 kW | 4,90 kW |
| Maksimum ölçülen akım | 11,5 A | 11,5 A | 14,9 A | 21,3 A | 21,3 A |
| Başlatma akımı | 11,5 A | 11,5 A | 14,9 A | 21,3 A | 21,3 A |
| Koruma türü | IP 15 B | IP 15 B | IP 15 B | IP 15 B | IP 15 B |
| Sigorta tipi | Karakteristik C, taşıyıcı, 1 kutuplu devre | Karakteristik C, taşıyıcı, 1 kutuplu devre | Karakteristik C, taşıyıcı, 1 kutuplu devre | Karakteristik C, taşıyıcı, 1 kutuplu devre | Karakteristik C, taşıyıcı, 1 kutuplu devre |
| Yüksek gerilim kategorisi | II | II | II | II | II |
| Fan, akım sarfiyatı | 50 W | 50 W | 50 W | 50 W | 50 W |
| Fan, sayı | 1 | 1 | 1 | 2 | 2 |
| Fan, devir sayısı, maksimum | 620 Dev/dk | 620 Dev/dk | 620 Dev/dk | 680 Dev/dk | 680 Dev/dk |
| Maksimum fan hava akışı | 2.300 m³/sa | 2.300 m³/sa | 2.300 m³/sa | 5.100 m³/sa | 5.100 m³/sa |
| Teknik veriler – Soğutucu madde devresi | |||||
| Malzeme, soğutucu madde hattı | Bakır | Bakır | Bakır | Bakır | Bakır |
| Basit uzunluk, soğutucu madde hattı, minimum | 3 mt | 3 mt | 3 mt | 3 mt | 3 mt |
| Basit uzunluk, soğutucu madde hattı, maksimum | 25 mt | 25 mt | 25 mt | 25 mt | 25 mt |
| Dış ünite ile iç ünite arasın- daki izin verilen yükseklik farkı | 10 mt | 10 mt | 10 mt | 10 mt | 10 mt |
| Bağlantı tekniği, soğutucu madde hattı | Kıvırmalı bağlantı | Kıvırmalı bağlantı | Kıvırmalı bağlantı | Kıvırmalı bağlantı | Kıvırmalı bağlantı |
| Dış çap, sıcak gaz hattı | 1/2 " (12,7 mm) | 1/2 " (12,7 mm) | 5/8 " (15,875 mm) | 5/8 " (15,875 mm) | 5/8 " (15,875 mm) |
| Dış çap, sıvı hattı | 1/4 " (6,35 mm) | 1/4 " (6,35 mm) | 3/8 " (9,575 mm) | 3/8 " (9,575 mm) | 3/8 " (9,575 mm) |
| Asgari duvar kalınlığı, sıcak gaz hattı | 0,8 mm | 0,8 mm | 0,95 mm | 0,95 mm | 0,95 mm |
| Asgari duvar kalınlığı, sıvı hattı | 0,8 mm | 0,8 mm | 0,8 mm | 0,8 mm | 0,8 mm |
| Soğutucu madde tipi | R410A | R410A | R410A | R410A | R410A |
| Soğutucu madde, Dolum mik-tarı | 1,50 kg | 1,50 kg | 2,39 kg | 3,60 kg | 3,60 kg |
| Soğutucu madde, Global Warming Potential (GWP) | 2088 | 2088 | 2088 | 2088 | 2088 |
| Soğutucu madde, CO2-eşde- ğerli | 3,13 t | 3,13 t | 4,99 t | 7,52 t | 7,52 t |
| Maksimum izin verilen ça- lışma basıncı | 4,15 Mpa (41,50 bar) | 4,15 Mpa (41,50 bar) | 4,15 Mpa (41,50 bar) | 4,15 Mpa (41,50 bar) | 4,15 Mpa (41,50 bar) |
| Kompresör, yapı türü | Döner piston | Döner piston | Döner piston | Döner piston | Döner piston |
| Kompresör, yağ tipi | spesifik polivinil ester (PVE) | spesifik polivinil ester (PVE) | spesifik polivinil ester (PVE) | spesifik polivinil ester (PVE) | spesifik polivinil ester (PVE) |
| Kompresör, kontrol | Elektronik | Elektronik | Elektronik | Elektronik | Elektronik |
| Teknik veriler – kullanım sınırları, ısıtma devresi | |||||
| Minimum hava sıcaklığı | −20 ℃ | −20 ℃ | −20 ℃ | −20 ℃ | −20 ℃ |
| Maksimum hava sıcaklığı | 20 ℃ | 20 ℃ | 20 ℃ | 20 ℃ | 20 ℃ |
| Hava sıcaklığı, minimum, kullanım suyu hazırlamada | −20 ℃ | −20 ℃ | −20 ℃ | −20 ℃ | −20 ℃ |
| Hava sıcaklığı, maksimum, kullanım suyu hazırlamada | 43 ℃ | 43 ℃ | 43 ℃ | 43 ℃ | 43 ℃ |
| Teknik veriler – kullanım sınırları, soğutma devresi | |||||
| Minimum hava sıcaklığı | 15 ℃ | 15 ℃ | 15 ℃ | 15 ℃ | 15 ℃ |
| Maksimum hava sıcaklığı | 46 ℃ | 46 ℃ | 46 ℃ | 46 ℃ | 46 ℃ |
| Teknik veriler – ısıtma devresi gücü | |||||
| Isıtma gücü, A2/W35 | 2,50 kW | 3,40 kW | 4,60 kW | 8,30 kW | 8,30 kW |
| Güç katsayısı, COP, EN 14511, A2/W35 | 3,8 | 3,8 | 3,8 | 3,9 | 3,7 |
| Efektif güç tüketimi, A2/W35 | 0,66 kW | 0,89 kW | 1,21 kW | 2,13 kW | 2,24 kW |
| Çekilen akım, A2/W35 | 3,20 A | 4,40 A | 5,50 A | 10,20 A | 10,50 A |
| Isıtma gücü, A7/W35 | 3,20 kW | 4,50 kW | 5,80 kW | 9,80 kW | 10,30 kW |
| Güç katsayısı, COP, EN 14511, A7/W35 | 5 | 4,8 | 4,7 | 4,7 | 4,6 |
| Efektif güç tüketimi, A7/W35 | 0,64 kW | 0,94 kW | 1,23 kW | 2,09 kW | 2,24 kW |
| Akım çekişi, A7/W35 | 3,20 A | 4,60 A | 5,80 A | 9,90 A | 10,50 A |
| Isıtma gücü, A7/W45 | 3,10 kW | 4,10 kW | 5,50 kW | 9,10 kW | 9,70 kW |
| Güç katsayısı, COP, EN 14511, A7/W45 | 3,6 | 3,5 | 3,6 | 3,5 | 3,5 |
| Efektif güç tüketimi, A7/W45 | 0,86 kW | 1,17 kW | 1,53 kW | 2,60 kW | 2,77 kW |
| Çekilen akım, A7/W45 | 4,10 A | 5,40 A | 6,80 A | 12,00 A | 12,70 A |
| Isıtma gücü, A7/W55 | 2,80 kW | 3,70 kW | 5,00 kW | 10,40 kW | 11,00 kW |
| Güç katsayısı, COP, EN 14511, A7/W55 | 2,6 | 2,7 | 2,7 | 2,8 | 2,8 |
| Efektif güç tüketimi, A7/W55 | 1,08 kW | 1,37 kW | 1,85 kW | 3,71 kW | 3,93 kW |
| Çekilen akım, A7/W55 | 4,90 A | 6,30 A | 8,00 A | 17,00 A | 18,30 A |
| Isıtma gücü, A-7/W35, Düşük ses işletimi %40 | 3,20 kW | 3,20 kW | 4,20 kW | 7,60 kW | 7,60 kW |
| Güç katsayısı, COP, EN 14511, A-7/W35, Düşük ses işletimi %40 | 3,1 | 3,1 | 3,1 | 3 | 3 |
| Isıtma gücü, A-7/W35, Düşük ses işletimi %50 | 2,70 kW | 2,70 kW | 3,50 kW | 6,20 kW | 6,20 kW |
| Güç katsayısı, COP, EN 14511, A-7/W35, Düşük ses işletimi %50 | 3,2 | 3,2 | 3,2 | 3 | 3 |
| Isıtma gücü, A-7/W35, Düşük ses işletimi %60 | 2,20 kW | 2,20 kW | 2,80 kW | 5,20 kW | 5,20 kW |
| Güç katsayısı, COP, EN 14511, A-7/W35, Düşük ses işletimi %60 | 3,2 | 3,2 | 3,2 | 3 | 3 |
| Teknik veriler – güç, soğutma devresi | |||||
| Soğutma gücü, A35/W18 | 4,90 kW | 4,90 kW | 6,30 kW | 12,80 kW | 12,80 kW |
| Enerji verimliliği, EER, EN 14511, A35/W18 | 4 | 4 | 3,8 | 3,4 | 3,4 |
| Efektif güç tüketimi, A35/W18 | 1,23 kW | 1,23 kW | 1,66 kW | 3,76 kW | 3,76 kW |
| Çekilen akım, A35/W18 | 6,00 A | 6,00 A | 7,90 A | 17,40 A | 17,40 A |
| Soğutma gücü, A35/W7 | 3,20 kW | 3,20 kW | 2,50 kW | 8,80 kW | 8,80 kW |
| Enerji verimliliği, EER, EN 14511, A35/W7 | 2,8 | 2,8 | 1,9 | 2,6 | 2,6 |
| Efektif güç tüketimi, A35/W7 | 1,14 kW | 1,14 kW | 1,32 kW | 3,38 kW | 3,38 kW |
| Çekilen akım, A35/W7 | 5,40 A | 5,40 A | 6,00 A | 15,50 A | 15,50 A |
