VRF Sistemleri
- Full DC Inverter Teknolojisi ile Yüksek Verim
- DC Inventer Fan Motoru ile daha sessiz
- 22 HP’ye varan tekil dış ünite kapasitesi
- 88 HP’ye varan grup dış ünite kapasitesi
Genel Bakış
Küçük ölçekli binalardan büyük ölçekli işletmelere kadar her türlü mekana uyum sağlayabilen Vaillant VRF sistemleri kompakt boyutları ile esnek çözüm sunar. Sezonsal verimlilikleri 7.7 ‘e varan SEER (Sezonsal soğutma verimi ) 5.48 ‘e varan SCOP ( Sezonsal ısıtma verimi) ile Vaillant VRF sistemleri ile üstün verimlilik, işletme maliyetlerini düşürür.
22 HP’ye varan tekil dış ünite kapasitesi ve 88 HP’ye varan grup dış ünite kapasitesi ile Vaillant VRF sistemleri borulama maliyet avantajı sunar.
Soğutma modunda -15°C ~ 55°C ve ısıtma modunda -30°C ~ 24°C çalışma sıcaklıkları ile geniş bir alanda kullanılabilir.
Tüm kompresörlerin inverter olduğu Vaillant VRF sistemlerinde kompresörler eş yaşlanma mantığına göre çalırken cihaz ömürleri de uzar.
Konforlu ısıtma teknolojisi sayesinde Vaillant VRF sistemleri gerçek zamanlı parametre öğrenme ve analiz teknolojisine sahiptir. Bu sayede defrost modundan hızlı çıkış sağlanarak, ısıtmanın sürekliliği sağlanır.
- Full DC Inverter Teknolojisi ile Yüksek Verim
- DC Inventer Fan Motoru ile daha sessiz
- 22 HP’ye varan tekil dış ünite kapasitesi
- 88 HP’ye varan grup dış ünite kapasitesi
- Kompakt Tasarım
- Soğutmada -15°C ~ 55°C ve Isıtmada -30°C ~ 24°C olmak üzere geniş çalışma aralığı
- 80 iç üniteye kadar tek sistem ile kontrol
- Eş yaşlanma Teknolojisi
- Konforlu Isıtma Teknolojisi
- Akıllı Basınç ve Sıcaklık Kontrolü
Vaillant VRF Sistemleri geniş iç ünite seçenekleri ile her mekana uygun bir çözüm mutlaka sunacaktır. Bunlar :
- 4 Yönlü Slim Kaset
- 4 Yönlü Kompakt Kaset
- Tek Yön Kaset
- 2 Yön Kaset
- Orta Statik Basınçlı Kanallı İç Ünite
- Yüksek Statik Basınçlı Kanallı İç Ünite
- Taze havalı kanallı iç ünite
- Yer Tavan Tipi İç Ünite
- Salon Tipi İç Ünite
- Konsol Tipi İç Ünite
- Duvar Tipi İç Ünite
Özellikler
Özellikler

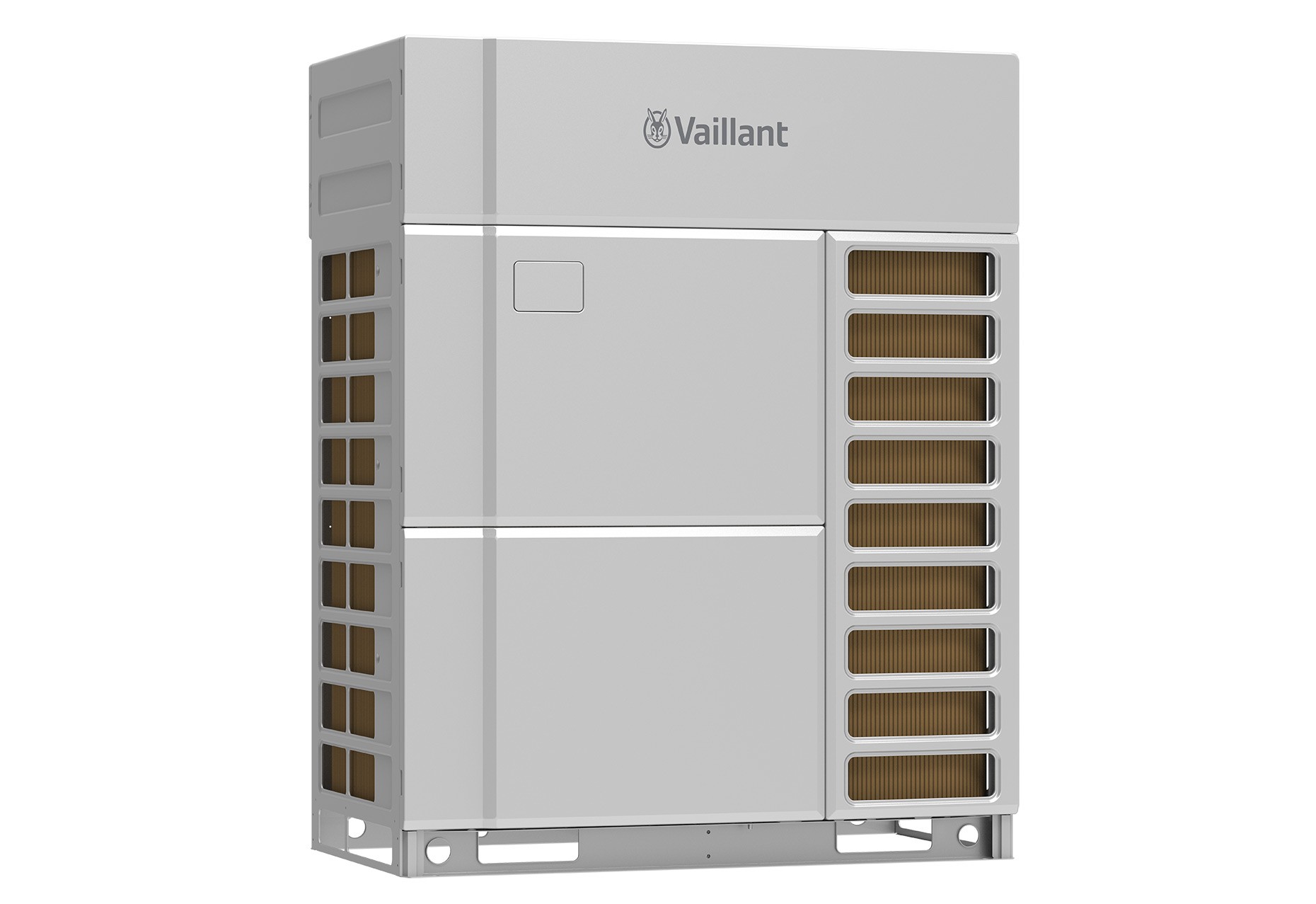

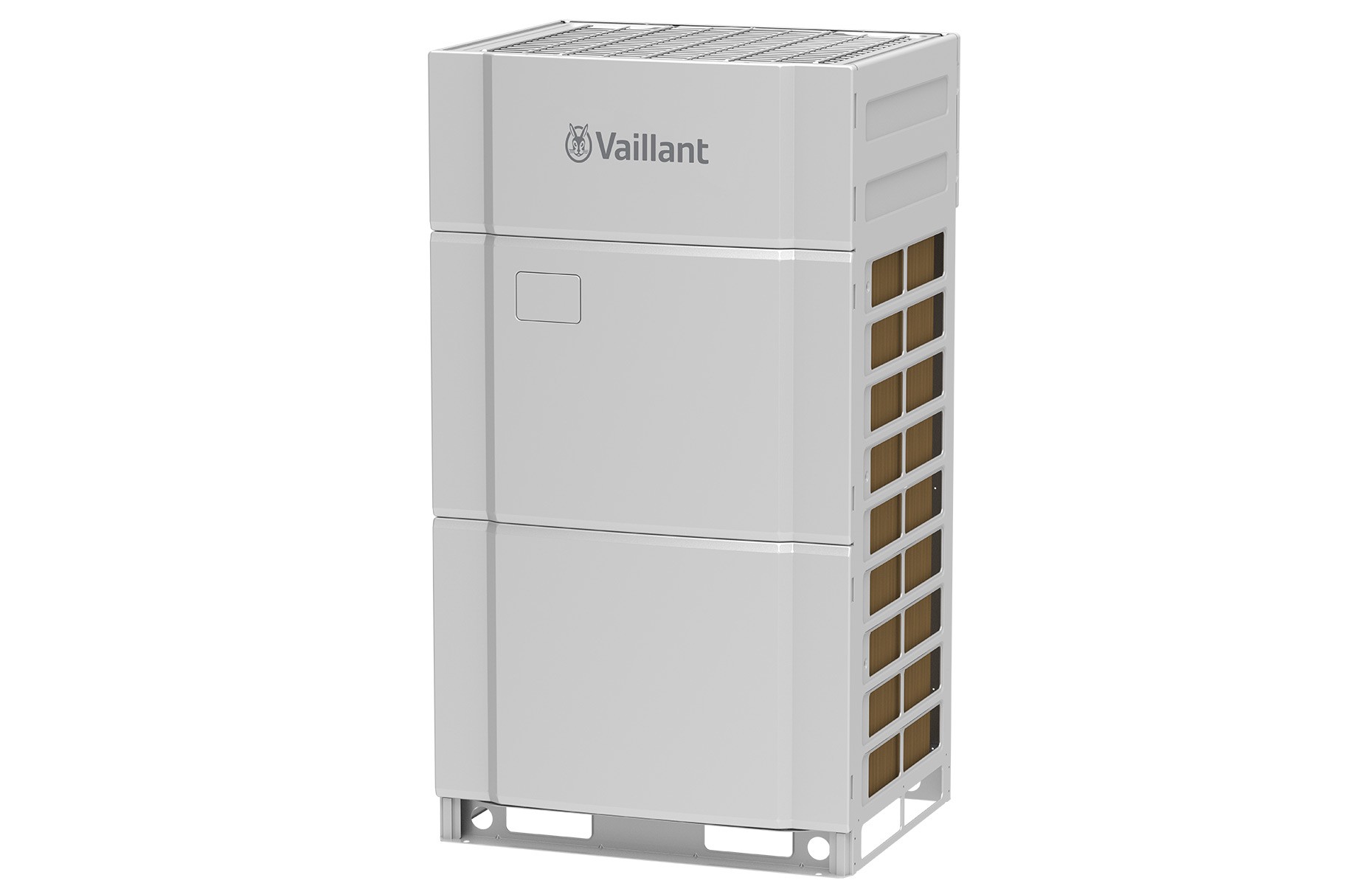

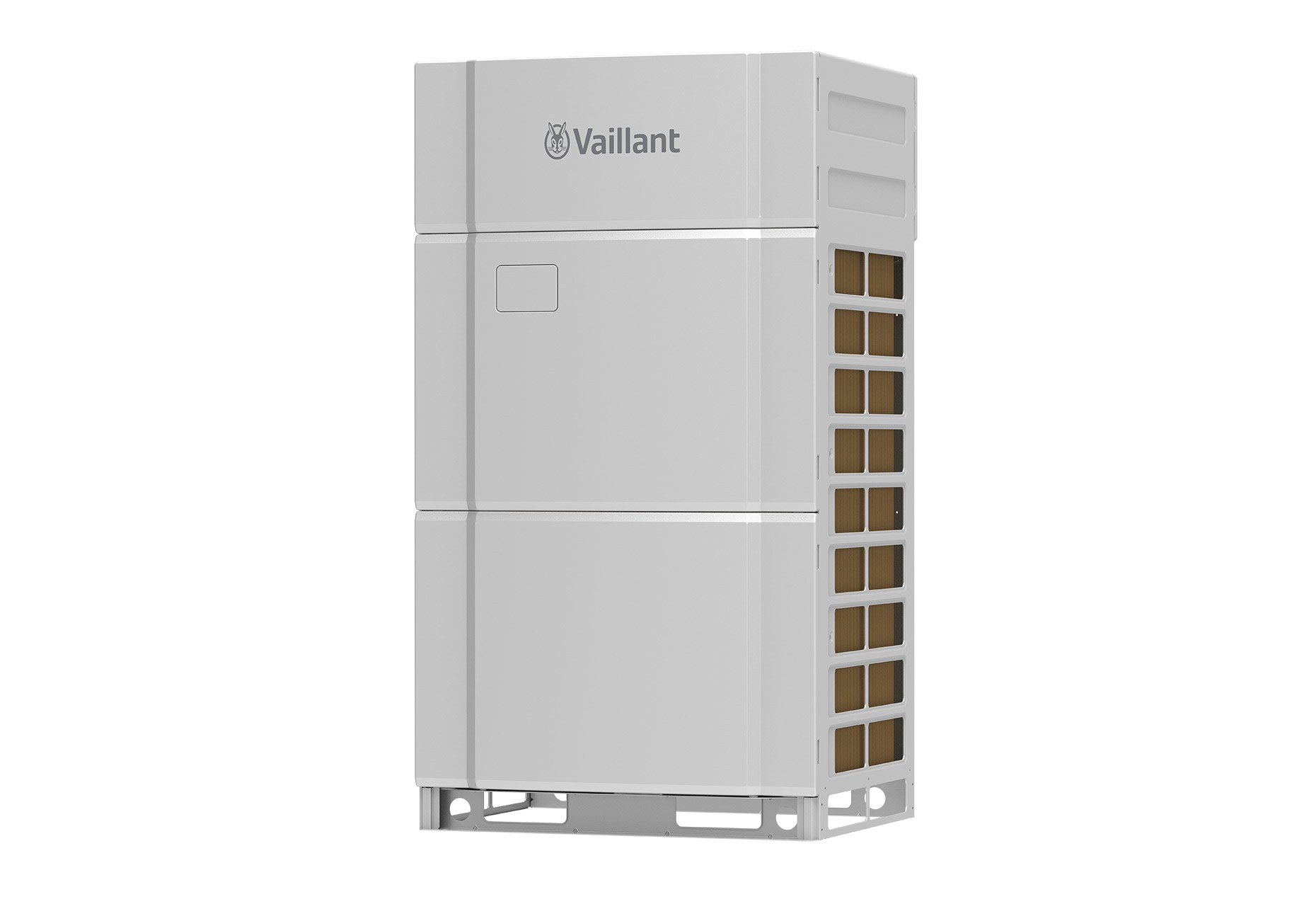

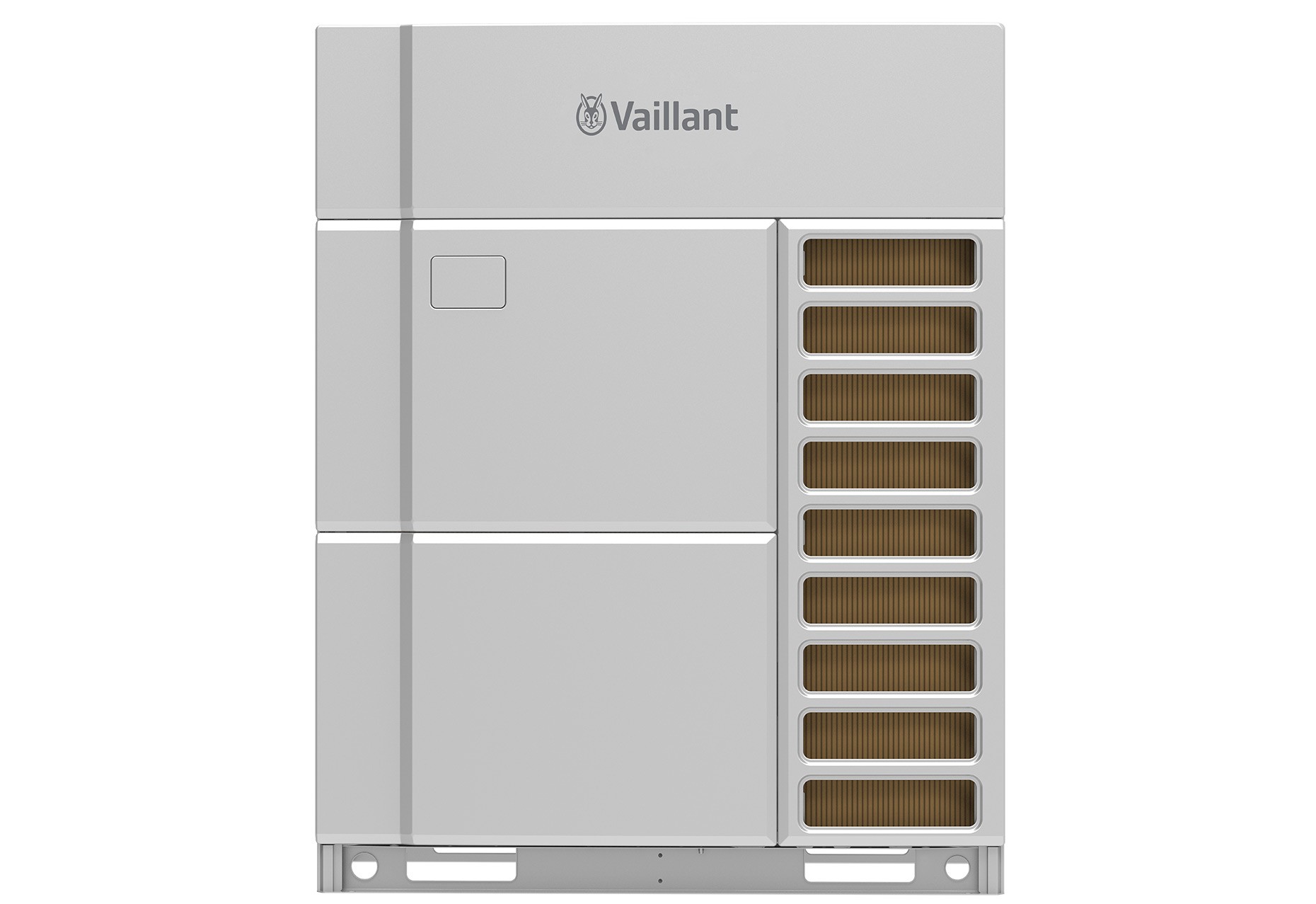

| Heat Pump VRF 6 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Model | VAV6-224HPNO | VAV6-280HPNO | VAV6-335HPNO | VAV6-400HPNO | VAV6-450HPNO | VAV6-504HPNO | VAV6-560HPNO | VAV6-615HPNO | ||
| Soğutma Kapasitesi | kW | 22.40 | 28.00 | 33.50 | 40.00 | 45.00 | 50.40 | 56.00 | 61.50 | |
| Isıtma Kapasitesi | kW | 25.00 | 31.50 | 37.50 | 45.00 | 50.00 | 56.50 | 63.00 | 69.00 | |
| Güç Girişi | V/Ph/Hz | 380-415/3/50/60 | 380-415/3/50/60 | 380-415/3/50/60 | 380-415/3/50/60 | 380-415/3/50/60 | 380-415/3/50/60 | 380-415/3/50/60 | 380-415/3/50/60 | |
| Güç Tüketimi | Soğutma | kW | 6.59 | 10.57 | 12.88 | 16.00 | 21.33 | 17.41 | 22.78 | 27.00 |
| Isıtma | kW | 6.28 | 9.52 | 10.36 | 11.61 | 14.51 | 16.58 | 21.09 | 24.27 | |
| Akım | Soğutma | A | / | / | / | / | / | / | / | / |
| Isıtma | A | / | / | / | / | / | / | / | / | |
| Soğutucu Akışkan | Tip | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | |
| Miktar | kg | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 8.3 | 8.3 | 8.3 | |
| Kompresör | Tip | - | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll + Inverter Scroll | Inverter Scroll + Inverter Scroll | Inverter Scroll + Inverter Scroll |
| Miktar | - | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | |
| Fan | Tip | Eksenel Fan | Eksenel Fan | Eksenel Fan | Eksenel Fan | Eksenel Fan | Eksenel Fan | Eksenel Fan | Eksenel Fan | |
| Hava debisi | m³/h | 9750 | 10500 | 11100 | 13500 | 15400 | 16000 | 16500 | 16500 | |
| Bağlantılar | Gaz hattı | inch | 3/4 | 7/8 | 1 | 1 | 1 1/8 | 1 1/8 | 1 1/8 | 1 1/8 |
| Sıvı hattı | inch | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | 5/8 | 5/8 | 5/8 | |
| Boyutlar | G | mm | 930 | 930 | 930 | 1340 | 1340 | 1340 | 1340 | 1340 |
| D | mm | 775 | 775 | 775 | 775 | 775 | 775 | 775 | 775 | |
| Y | mm | 1690 | 1690 | 1690 | 1690 | 1690 | 1690 | 1690 | 1690 | |
| Net ağırlık | kg | 220.0 | 220.0 | 240.0 | 300.0 | 300.0 | 350.0 | 350.0 | 350.0 | |
| Bağlanabilir iç ünite sayısı | unit | 13 | 16 | 19 | 23 | 26 | 29 | 33 | 36 | |
| Max eşdeğer bakır boru mesafesi | m | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Sigorta | A | 25 | 25 | 25 | 40 | 40 | 50 | 50 | 50 | |
| Çalışma Sıcaklıkları | Soğutma | ℃ | -15~55 | |||||||
| Isıtma | ℃ | -30~24 | ||||||||

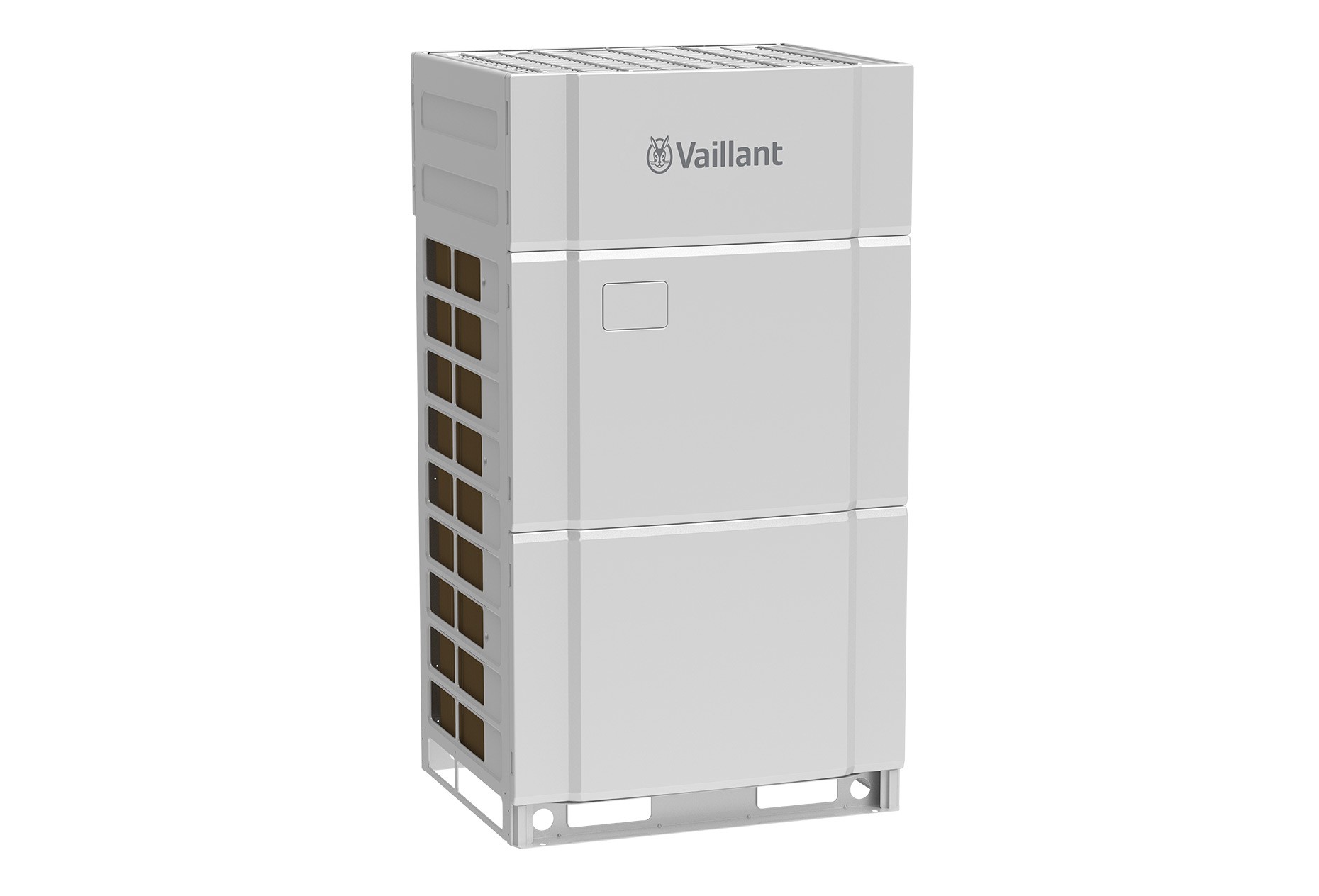

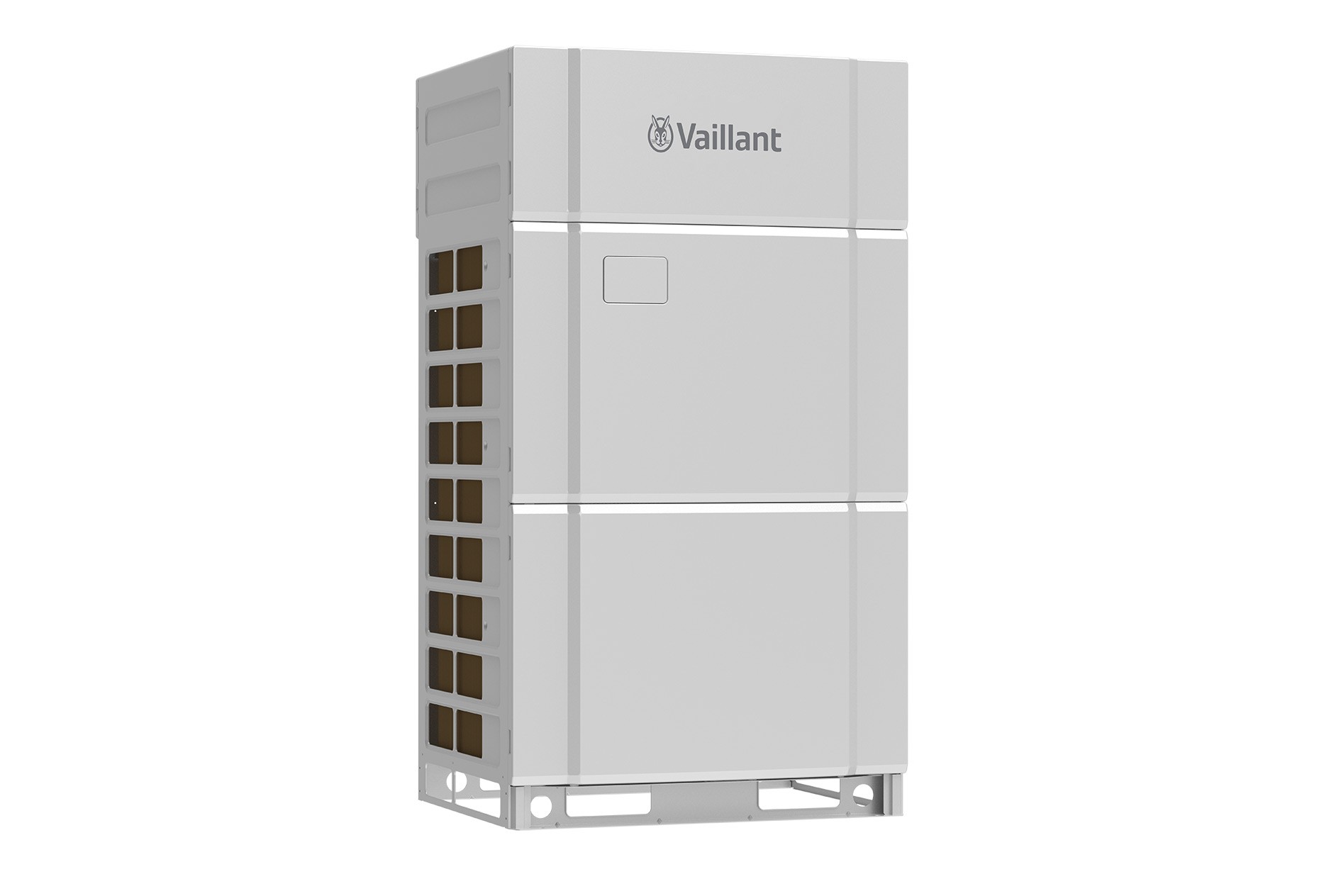

| Heat Recovery VRF 6 | ||||||||||
| Model | VAV6-224HRNO | VAV6-280HRNO | VAV6-335HRNO | VAV6-400HRNO | VAV6-450HRNO | VAV6-504HRNO | VAV6-560HRNO | VAV6-615HRNO | ||
| Soğutma kapasitesi | kW | 22.40 | 28.00 | 33.50 | 40.00 | 45.00 | 50.40 | 56.00 | 61.50 | |
| Isıtma kapasitesi | kW | 25.00 | 31.50 | 37.50 | 45.00 | 50.00 | 56.50 | 63.00 | 69.00 | |
| Güç girişi | V/Ph/Hz | 380-415/3/50/60 | 380-415/3/50/60 | 380-415/3/50/60 | 380-415/3/50/60 | 380-415/3/50/60 | 380-415/3/50/60 | 380-415/3/50/60 | 380-415/3/50/60 | |
| Soğutucu akışkan | Tip | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | |
| Miktar | kg | 8.20 | 8.50 | 9.60 | 11.10 | 11.60 | 12.80 | 12.80 | 13.30 | |
| Kompresör | Tip | - | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll | Inverter Scroll + Inverter Scroll | Inverter Scroll + Inverter Scroll | Inverter Scroll + Inverter Scroll |
| Miktar | - | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | |
| Fan | Tip | Axial-flow | Axial-flow | Axial-flow | Axial-flow | Axial-flow | Axial-flow | Axial-flow | Axial-flow | |
| Hava debisi | m³/h | 9750 | 10500 | 11100 | 13500 | 15400 | 16500 | 16500 | 16500 | |
| Bağlantılar | Gaz hattı-yüksek basınç | inch | 5/8 | 3/4 | 3/4 | 7/8 | 7/8 | 1 | 1 | 1 |
| Gaz hattı-düşük basınç | inch | 3/4 | 7/8 | 1 | 1 | 1 - 1/8 | 1 - 1/8 | 1 - 1/8 | 1 - 1/8 | |
| Sıvı hattı | inch | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | 0.625 | 0.625 | 0.625 | |
| Boyutlar | G | mm | 930 | 930 | 1340 | 1340 | 1340 | 1340 | 1340 | 1340 |
| D | mm | 775 | 775 | 775 | 775 | 775 | 775 | 775 | 775 | |
| Y | mm | 1690 | 1690 | 1690 | 1690 | 1690 | 1690 | 1690 | 1690 | |
| Net ağırlık | kg | 243 | 243 | 256 | 325 | 325 | 385 | 385 | 385 | |
| Bağlanabilir iç ünite sayısı | unit | 13 | 16 | 19 | 23 | 26 | 29 | 33 | 36 | |
| Max eşdeğer bakır boru mesafesi | m | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Sigorta | A | 25 | 25 | 25 | 40 | 40 | 50 | 50 | 50 | |
| Çalışma Sıcaklıkları | Soğutma | ℃ | -10~55 | -10~55 | -10~55 | -10~55 | -10~55 | -10~55 | -10~55 | -10~55 |
| Isıtma | ℃ | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | -25~24 | |
| Sıcak su | ℃ | -20~35 | -20~35 | -20~35 | -20~35 | -20~35 | -20~35 | -20~35 | -20~35 | |
